Tra le varie tipologie di prodotto realizzate da Hitec Italia ci sono gli attuatori rotativi. Per soddisfare appieno le esigenze di tutti i nostri clienti ne mettiamo a disposizione diversi modelli, le cui caratteristiche possono essere visionate in questa pagina.


Se hai qualche domanda in merito agli attuatori rotativi analogici, digitali o brushless ti invitiamo a contattare la nostra sede di Carrara: tutti i recapiti utili sono a fondo pagina.

Attuatori rotativi

Di seguito sono elencate tutte le tipologie di attuatori rotativi – con relative caratteristiche – proposte dalla nostra azienda.


  • Attuatori rotativi analogici: pur avendo un costo contenuto hanno dimostrato, in numerose applicazioni industriali, di essere in grado di garantire una vita media di centinaia di migliaia di cicli. Questi dispositivi vengono comunemente utilizzati da aziende industriali di rilevanza mondiale per applicazioni proprietarie.

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante
  • Attuatori rotativi digitali: aumentano notevolmente la risoluzione, la precisione e la coppia di stallo. A seconda del modello inoltre, le versioni programmabili consentono di impostare vari parametri funzionali (come per esempio i fine corsa, la massima velocità angolare e il dead band) così da massimizzare le prestazioni a seconda delle necessità operative.
  • Attuatori rotativi brushless: la motorizzazione brushless aumenta in maniera significativa la vita e diminuisce sensibilmente la temperatura di esercizio.
  • Attuatori rotativi digitali brushless Futaba Heavy Duty (HD): progettati appositamente per le applicazioni industriali, sono costituiti da case completamente metallico e ingranaggi di elevata qualità, che garantiscono una grande affidabilità e una lunga durata di esercizio. La possibilità di pilotaggio anche tramite RS485 e il feedback assicurano un semplice adattamento a qualunque linea automatica per funzioni specifiche.

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

SERVOMOTORE PNEUMATICO

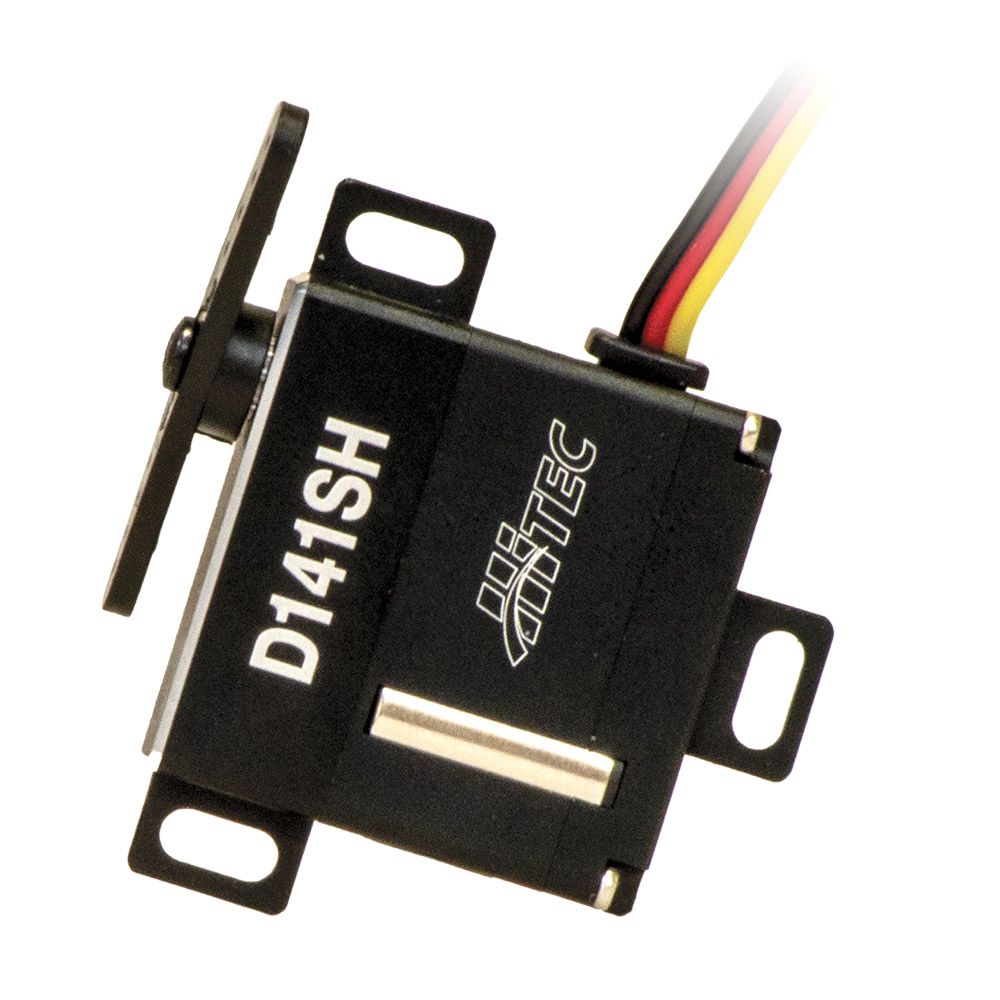

D141SH Actuator

10 mm, coreless, ampia tensione, attuatore a ingranaggi in acciaio (7,4 V)

N. parte: 36141S
Peso: 0,15 libbre / 0,068025 kg

CONDIVIDI QUESTO PRODOTTO

  • CARATTERISTICHE DEL PRODOTTO

    Specifiche delle prestazioni

    Protocollo di comando PWM - PWM/TTL

    Tensione operativa (V) Minimo: 6.00

    Massimo: 7.40

    Peso (g) Min: 26.00

    Coppia di stallo (kgf•cm / oz•in) Minimo: 5,7 / 79,16

    Massimo: 8,2 / 113,88

    Velocità a vuoto (sec/60°) Minimo: 0,14

    Massimo: 0,09

    Corrente di funzionamento (mA) Minimo: 120

    Massimo: 180

    Corrente di stallo (mA) Minimo: 1900

    Massimo: 2900

    Circuito Digitale

    Rotazione Standard

    Tensione operativa (V) Minimo: 6.00

    Massimo: 7.40

    Gamma di coppia Min (KG/CM): 8.20

    Max (N/CM): 0.00

    Velocità massima (SEC/60) 0.09


    Specifiche fisiche

    Dimensioni cassa (mm) 10:00

    Dimensioni (mm) 30,0 x 10,0 x 29,5

    Peso (g) 26.00

    Tipo di motore Senza nucleo

    Potenziometro Convenzionale

    Materiale dell'ingranaggio 1 metallo-plastica e 4 acciaio

    Spline dell'ingranaggio del clacson M25T (Ø5)

    Materiale cassa Lega di alluminio

    Classificazione IP N / A

SCARICA LA SCHEDA TECNICA

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

SERVOMOTORE PNEUMATICO

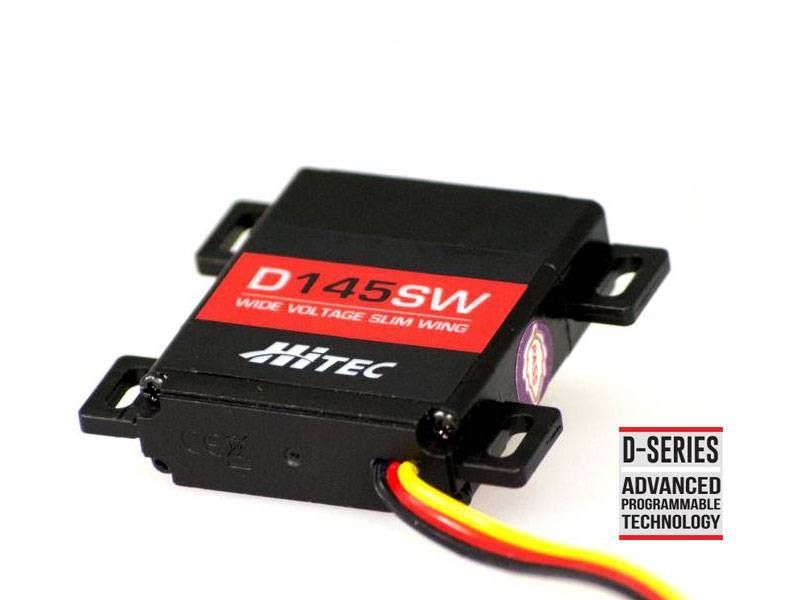

D145SW Actuator

10 mm, 3 poli, ampia tensione, attuatore a ingranaggi in acciaio (7,4 V)

N. parte: 36145S
Peso: 0,15 libbre / 0,068025 kg

CONDIVIDI QUESTO PRODOTTO

  • CARATTERISTICHE DEL PRODOTTO

    Specifiche delle prestazioni

    Protocollo di comando PWM

    PWM/TTL

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Peso (g) Min: 24.00

    Coppia di stallo (kgf•cm / oz•in) Minimo: 3,9 / 54,46

    Massimo: 6,0 / 83,78

    Velocità a vuoto (sec/60°) Minimo: 0,21

    Massimo: 0,14

    Corrente di funzionamento (mA) Minimo: 120

    Massimo: 180

    Corrente di stallo (mA) Minimo: 1600

    Massimo: 2500

    Circuito Digitale

    Rotazione Standard

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Gamma di coppia Min (KG/CM): 6.00

    Max (N/CM): 0.00

    Velocità massima (SEC/60) 0.14


    Specifiche fisiche

    Dimensioni cassa (mm) 10:00

    Dimensioni (mm) 30,0 x 10,0 x 37,0

    Peso (g) 24.00

    Tipo di motore Spazzola di carbone a 3 poli

    Potenziometro Convenzionale

    Materiale dell'ingranaggio 1 metallo-plastica e 4 acciaio

    Spline dell'ingranaggio del clacson 25 segmenti / Ø5.0

    Materiale cassa Ingegneria plastica

    Classificazione IP N / A・Per aerei di grandi dimensioni

    ・Ingranaggi in metallo 1-3 stadi

    ・Ingranaggi stadio finale in metallo ad alta resistenza・Custodie

    in alluminio superiore/centrale/inferiore

    ・Sistema S.BUS

    ・Nuovo motore HPS

    ・Controllo ad alta frequenza

    ・Velocità: 0,12sec/60°(7,4V) / 0,13sec/60°(6,6V)

    ・Coppia: 74,0kgf・cm(7,4V) / 68,0kgf・cm(6,6V)

    ・Dimensioni/Peso: 40,5×21,0 ×39,4 mm / 82 g


    *L'HPS-A702 richiede una grande corrente istantanea per ottenere sia un'uscita elevata che una reattività. In caso di intenso volo acrobatico, la linea elettrica può diventare instabile in rari casi, quindi quando si collega più di un servo con il sistema S.BUS, si prega di utilizzare un condensatore del ricevitore (16V1800μF) per sicurezza. Per il collegamento fare riferimento al manuale di istruzioni.


    *Le batterie e il BEC non possono essere utilizzati.

SCARICA LA SCHEDA TECNICA

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

SERVOMOTORE PNEUMATICO

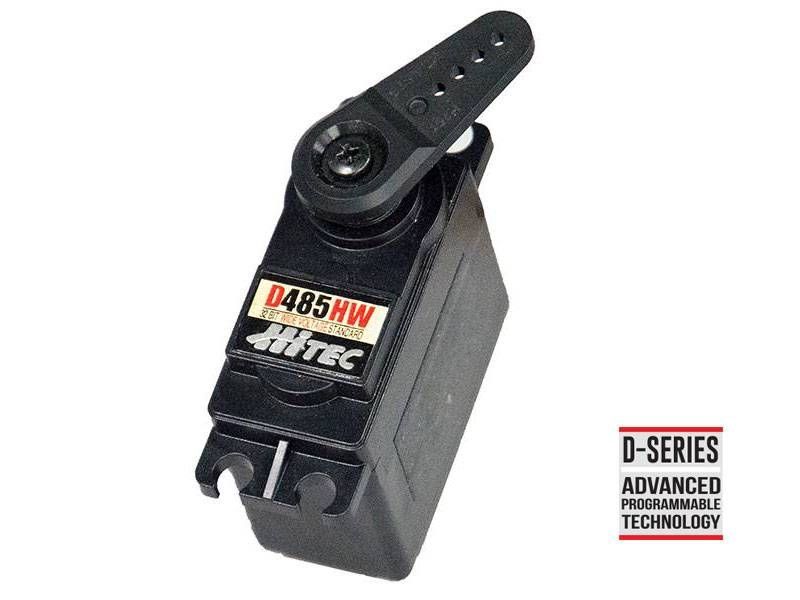

D485HW Actuator

19,8 mm, con anima, ampia tensione, attuatore a ingranaggi in carbonite (7,4 V)

N. parte: 36485S
Peso: 0,20 libbre / 0,0907 kg

CONDIVIDI QUESTO PRODOTTO

  • CARATTERISTICHE DEL PRODOTTO

    Specifiche delle prestazioni

    Protocollo di comando PWM

    PWM/TTL

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Peso (g) Minimo: 45.00

    Coppia di stallo (kgf•cm / oz•in) Minimo: 5.2 / 72.21

    Massimo: 7.5 / 104.16

    Velocità a vuoto (sec/60°) Minimo: 0,2

    Massimo: 0,15

    Corrente di funzionamento (mA) Minimo: 250

    Massimo: 320

    Corrente di stallo (mA) Minimo: 1000

    Massimo: 1500

    Circuito Digitale

    Rotazione Standard

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Gamma di coppia Min (KG/CM): 7.50

    Max (N/CM): 0.00

    Velocità massima (SEC/60) 0,15


    Specifiche fisiche

    Dimensioni cassa (mm) 19.80

    Dimensioni (mm) 39,8 x 19,8 x 38,0

    Peso (g) 45.00

    Tipo di motore Spazzola metallica animata

    Potenziometro Convenzionale

    Materiale dell'ingranaggio 1 Metallo-Carbonite e 3 Resina di Karbonite

    Spline dell'ingranaggio del clacson 25 segmenti / Ø6.0

    Materiale cassa Ingegneria plastica

    Classificazione IP N / A

SCARICA LA SCHEDA TECNICA

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

SERVOMOTORE PNEUMATICO

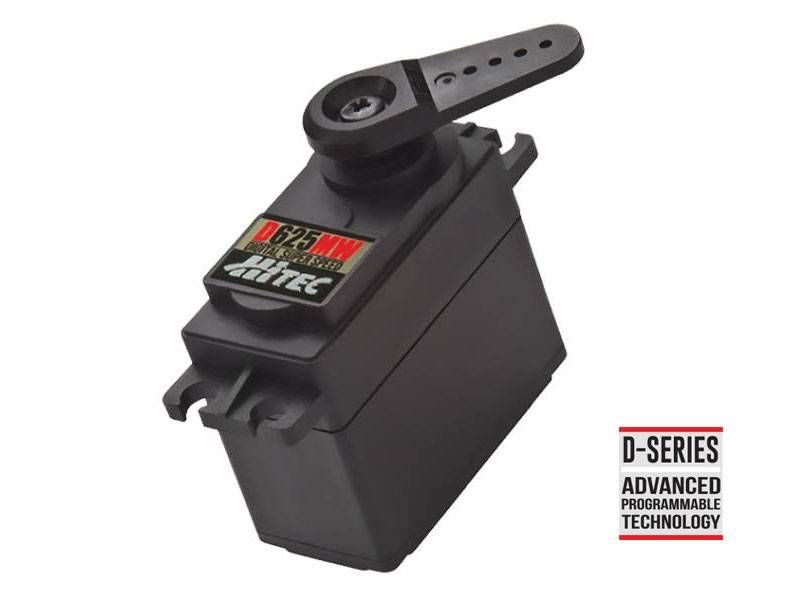

D625MW Actuator

20 mm, 3 poli, ampia tensione, alta velocità, attuatore con ingranaggi in metallo (7,4 V)

N. parte: 36625S
Peso: 0,20 libbre / 0,0907 kg

CONDIVIDI QUESTO PRODOTTO

  • CARATTERISTICHE DEL PRODOTTO

    Specifiche delle prestazioni

    Protocollo di comando PWM

    PWM/TTL

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Peso (g) Minimo: 60.00

    Coppia di stallo (kgf•cm / oz•in) Minimo: 6,3 / 87,45

    Massimo: 10,0 / 138,87

    Velocità a vuoto (sec/60°) Minimo: 0,2

    Massimo: 0,13

    Corrente di funzionamento (mA) Minimo: 300

    Massimo: 500

    Corrente di stallo (mA) Minimo: 1700

    Massimo: 2650

    Circuito Digitale

    Rotazione Standard

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Gamma di coppia Min (KG/CM): 10.00

    Max (N/CM): 0.00

    Velocità massima (SEC/60) 0.13


    Specifiche fisiche

    Dimensioni cassa (mm) 19.80

    Dimensioni (mm) 40,6 x 19,8 x 37,8

    Peso (g) 60.00

    Tipo di motore 3 poli con anima

    Potenziometro Convenzionale

    Materiale dell'ingranaggio 1 metallo-plastica e 3 metallo

    Spline dell'ingranaggio del clacson 25 segmenti / Ø6.0

    Materiale cassa Ingegneria plastica

    Classificazione IP N / A

SCARICA LA SCHEDA TECNICA

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

SERVOMOTORE PNEUMATICO

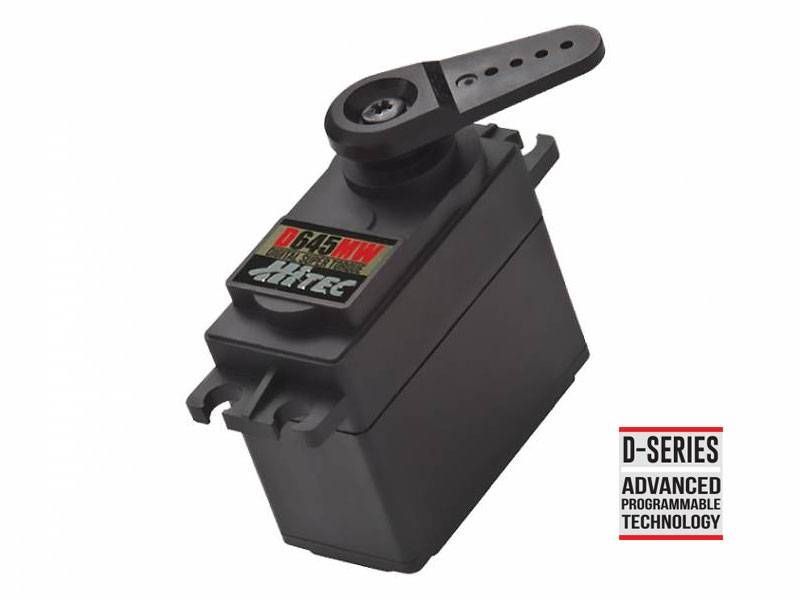

D645MW Actuator

20 mm, 3 poli, ampia tensione, coppia elevata, attuatore con ingranaggi in metallo (7,4 V)

N. parte: 36645S
Peso: 0,20 libbre / 0,0907 kg

CONDIVIDI QUESTO PRODOTTO

  • CARATTERISTICHE DEL PRODOTTO

    Specifiche delle prestazioni

    Protocollo di comando PWM

    PWM/TTL

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Peso (g) Minimo: 60.00

    Coppia di stallo (kgf•cm / oz•in) Minimo: 8,3 / 115,3

    Massimo: 12,9 / 180,10

    Velocità a vuoto (sec/60°) Minimo: 0,28

    Massimo: 0,17

    Corrente di funzionamento (mA) Minimo: 300

    Massimo: 500

    Corrente di stallo (mA) Minimo: 1700

    Massimo: 2650

    Circuito Digitale

    Rotazione Standard

    Tensione operativa (V) Minimo: 4.80

    Massimo: 7.40

    Gamma di coppia Min (KG/CM): 12.90

    Max (N/CM): 0.00

    Velocità massima (SEC/60) 0.17


    Specifiche fisiche

    Dimensioni cassa (mm) 19.80

    Dimensioni (mm) 40,6 x 19,8 x 37,8

    Peso (g) 60.00

    Tipo di motore 3 poli con anima

    Potenziometro Convenzionale

    Materiale dell'ingranaggio 1 metallo-plastica e 3 metallo

    Spline dell'ingranaggio del clacson 25 segmenti / Ø6.0

    Materiale cassa Ingegneria plastica

    Classificazione IP N / A・Per aerei di grandi dimensioni

    ・Ingranaggi in metallo 1-3 stadi

    ・Ingranaggi stadio finale in metallo ad alta resistenza・Custodie

    in alluminio superiore/centrale/inferiore

    ・Sistema S.BUS

    ・Nuovo motore HPS

    ・Controllo ad alta frequenza

    ・Velocità: 0,12sec/60°(7,4V) / 0,13sec/60°(6,6V)

    ・Coppia: 74,0kgf・cm(7,4V) / 68,0kgf・cm(6,6V)

    ・Dimensioni/Peso: 40,5×21,0 ×39,4 mm / 82 g


    *L'HPS-A702 richiede una grande corrente istantanea per ottenere sia un'uscita elevata che una reattività. In caso di intenso volo acrobatico, la linea elettrica può diventare instabile in rari casi, quindi quando si collega più di un servo con il sistema S.BUS, si prega di utilizzare un condensatore del ricevitore (16V1800μF) per sicurezza. Per il collegamento fare riferimento al manuale di istruzioni.


    *Le batterie e il BEC non possono essere utilizzati.

SCARICA LA SCHEDA TECNICA
